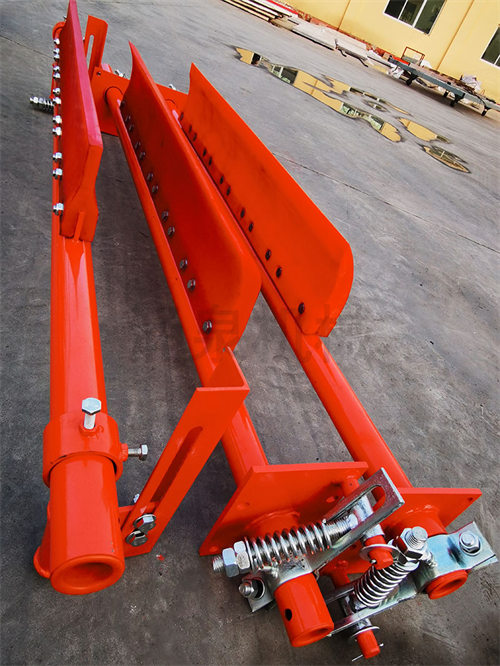

Чистачот со двојна лента против противтежа на подвижни појаси е нов тип на средство за чистење, кое има карактеристики на стабилни перформанси, добар ефект на чистење и лесно расклопување и склопување.
Чистачот на транспортерот вклучува фиксна макара, жичана јаже, поврзувачка прачка, склоп на гумени стругалки, противтежа, сплит лизгачко лежиште, склоп на метална стругалка и други компоненти, а следново е краток вовед за секоја компонента и нејзината функција.
1. Транспортна лента
Транспортната лента е важен дел од транспортерот, цената на транспортната лента во транспортерот изнесува 30% ~ 50% од цената на целата опрема, а некои специфични работни услови бараат транспортната лента да има карактеристики на отпорност на абење, отпорност на топлина, отпорност на пламен, отпорност на масло и отпорност на озон. За време на работата на транспортерот, оптоварувањето на подвижната лента е исклучително сложено и подлежи на напрегање на свиткување низ валјакот и валјакот покрај надолжниот напрегање на затегнување. Повеќето оштетувања на ременот се манифестираат како абење и кинење на работната површина и рабовите, дефект, кинење и лупење предизвикано од ударот на големи, остри материјали. Во дизајнот на средството за чистење, потребно е да се избере соодветен материјал за блок за чистење за да се избегне оштетување на подвижната лента колку што е можно повеќе. Транспортните ленти не се детално опишани како нивни делови.
2. Се тркалаат едноставно
Групата со ролери е важна компонента на транспортерот со лента, а според улогата што ја игра во транспортерот, валјакот може да се подели во две категории: валјак за пренос и валјак за рикверц. Функцијата на погонскиот барабан е да го пренесе вртежниот момент што го обезбедува погонот на подвижната лента.
Поедноставувањето на валјакот за рикверц го вклучува правецот на подвижната лента на крајот на транспортерот, насочувањето за зголемување на аголот на обвиткување на макарата на менувачот и водење на уредот за затегнување. Во дизајнот на средството за чистење, тоа е за главниот погонски валјак на транспортерот со тешки ленти, а големината на ролната ја одредува ширината на подвижната лента и ширината на чистачот, што има одредена водечка улога во дизајнот на чистачот. Барабанот исто така не е детално опишан како почист дел.
3. фиксен блок на макара
Групата за фиксна макара е составена од три макари, првата ја игра улогата на рикверц, а втората и третата ја играат улогата на прилагодување на растојанието за да може противтежата да се постави во разумна положба.
4. Жица јаже
Јажето е важен елемент што ги поврзува противтежата и поврзувачката шипка.
5. поврзувачка прачка
Спојната шипка е важен елемент што ги поврзува жичаното јаже, гумената стругалка и металната стругалка, која игра улога во поврзувањето на горните и долните делови.
6. Склоп на гумени стругалки
Склопот на гумената стругалка се состои од четири гумени стругалки со иста спецификација, гумена осовина за стругалка, седиште за гребење, завртка за прицврстување на седиштето на стругалката и оската на стругалката, завртка за прицврстување на гумената стругалка и седиштето за гребење, гумена стругалка и гумена навртка за гребење. Склопот на гумената стругалка е критична компонента на целокупното средство за чистење.
7. Противтежа
Силата на притискање на гумената стругалка ја обезбедуваат два комплети противтегови, од кои секоја се состои од четири парчиња леано железо со една тежина од десет кг и две парчиња леано железо со една тежина од пет кг.
8. Сплит лизгачко лежиште
Сплитното лизгачко лежиште е полесно да се инсталира од лежиштето за тркалање, што носи погодност за процесот на склопување на средството за чистење и носи голема сила, а неговиот работен дел нема често да се движи под голем агол и попогодно е да се наполни лубрикантот.
9. склоп на метална стругалка
Склопот на металната стругалка се состои од парче челик отпорен на абење изработен од М13, држач за метална стругалка, осовина за метална стругалка, шипка за компресија, пружина за компресија, вратило за компресивна пружина, завртка за прицврстување за седиштето на стругалката и оската на гребење и завртка за поставување за компресивната шипка и металната шипка.
